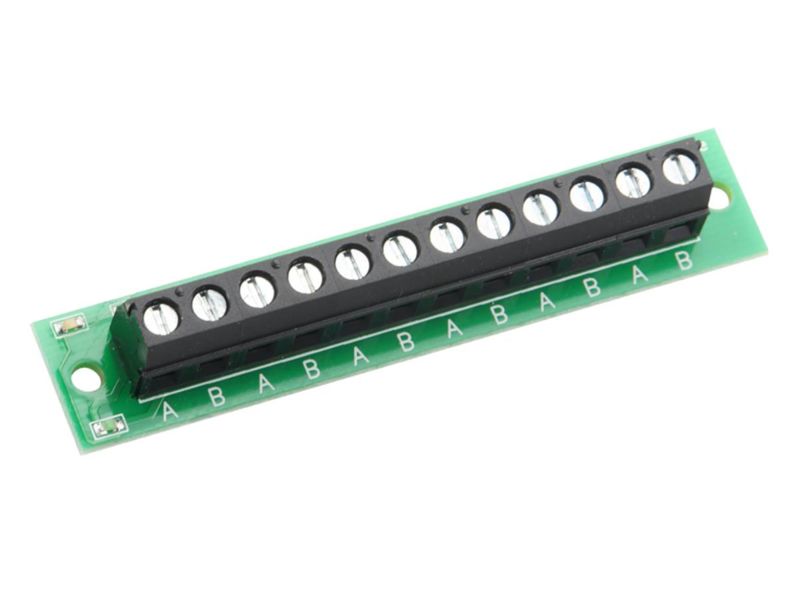

DM426 - Modellbahn Verteiler TYP 2

Dank des Modellbahn Verteilers Typ 2 ist es möglich komfortabel unter der Modellbahnanlage zu verdrahten. Über die hochwertigen Schraubklemmen lassen sich schnell neue Verbraucher oder Gleisanschnitte mit Spannung versorgen. Alle mit A" gekennzeichneten Klemmpunkte sind genau wie alle Punkte mit "B" durchverbunden. Neben jeder "A" Klemme liegt eine "B" Klemme so können Sie Ihre Verbraucher übersichtlich ohne Kabelchaos anschließen.
Durch die Status LEDs können Sie jederzeit unter der Anlage erkennen ob an der Platine eine Spannung anliegt oder nicht, ganz ohne zu messen.
Leuchten beide LEDs liegt eine Wechselspannung an "A" und "B" an.

Leuchtet nur die grüne LED, liegt eine Gleichspannung mit Plus an "A" und Minus an "B" an.
Leuchtet nur die gelbe LED, liegt eine Gleichspannung mit Plus an "B" und Minus an "A" an.

Technische Informationen:
- 12 Klemmpunkte - 6x "A" und 6x "B"
- Status LEDs
- Strombelastbarkeit pro Klemme - max. 6A
- Gesamtstrombelastbarkeit - max. 8A
- Maximalspannung - 30V AC/DC
- Querschnitt - max. 1,5mm²
- Abmessungen ca. (L x B x H) - 75mm x 15mm x 13mm
- 2 Bohrlöcher zur Platinenbefestigung
"
